1、輻射源頭分析

     該P(yáng)CB上有一個12MHz的晶體。其中超標頻點恰好都是12MHz的倍頻，而分析該機器容易EMI輻射超標的屏和攝像頭，發現LCD-CLK是33MHz，而攝像頭MCLK是24MHz。

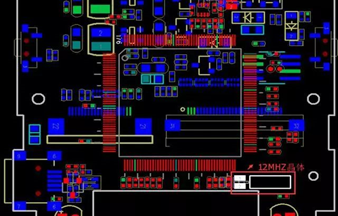

    通過排除法，發現去掉攝像頭后，超標點依然存在，而通過屏蔽12MHz晶體，超標點有降低，由此判斷144MHz超標點與晶體有關，PCB布局如下：

2、輻射產生原理

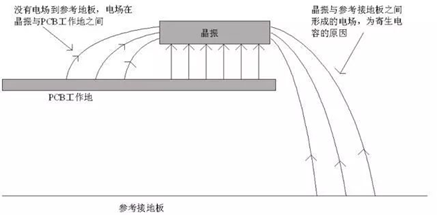

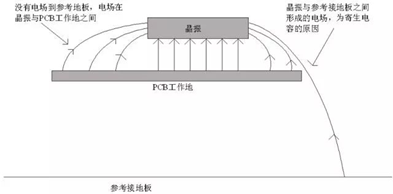

      從PCB布局可以看出，12MHz的晶體正好布置在了PCB邊緣，當產品放置于輻射發射的測試環境中時，被測產品的高速器件與實驗室中參考地會形成一定的容性耦合，產生寄生電容，導致出現共模輻射，寄生電容越大，共模輻射越強；而寄生電容實質就是晶體與參考地之間的電場分布，當兩者之間電壓恒定時，兩者之間電場分布越多，兩者之間電場強度就越大，寄生電容也會越大，晶體在PCB邊緣與在PCB中間時電場分布如下：

     從圖中可以看出，當晶振布置在PCB中間，或離PCB邊緣較遠時，由于PCB中工作地（GND）平面的存在，使大部分的電場控制在晶振與工作地之間，即在PCB內部，分布到參考接地板的電場大大減小，導致輻射發射就降低了。

3、處理措施

     將晶振內移，使其離PCB邊緣至少1cm以上的距離，并在PCB表層離晶振1cm的范圍內敷銅，同時把表層的銅通過過孔與PCB地平面相連。經過修改后的測試結果頻譜圖如下，從圖可以看出，輻射發射有了明顯改善。

4、思考與啟示

    高速的印制線或器件與參考接地板之間的容性耦合，會產生EMI問題，敏感印制線或器件布置在PCB邊緣會產生抗擾度問題。 如果設計中由于其他一些原因一定要布置在PCB邊緣，那么可以在印制線邊上再布一根工作地線，并多增加過孔將此工作地線與工作地平面相連。
